MXL
MXL è un sistema di acquisizione e visualizzazione dati integrato, modulare, completo: caratteristiche che ne fanno uno dei display logger più utilizzati da piloti e team di tutto il mondo.
MXL è un display liberamente configurabile: mostra le informazioni in differenti pagine facilmente richiamabili, allarmi e indicazioni di cambio marcia. Il tempo sul giro, misurato sia grazie ad un sistema ottico sia per mezzo di un modulo GPS collegabile esternamente, può essere mostrato in diversi modi: statico, incrementale, previsto e con visualizzazione degli intertempi.
MXL è un acquisitore dati in grado di ricevere i segnali sia da sensori analogici che digitali, sia tramite moduli di espansione, sia dalla vostra Centralina Controllo Motore, grazie a centinaia di protocolli facilmente selezionabili.
Tutti i dati rilevati possono essere scaricati su PC e analizzati con il potente software professionale Race Studio 2.
Retro MXL Pro05 con connettori Deutsch
Retro MXL Pro05 con connettori Deutsch
MXL Pro05 e MXL Pista
Caratterizzati dalla possibilità di acquisire e memorizzare i dati, MXL Pista e Pro05 forniscono RPM massimi e minimi, velocità e un minimo di 8 canali personalizzabili (per esempio temperatura acqua, pressione olio, potenziometri sospensioni e sterzo, etc.).
La versione Pro05 si differenzia dal Pista per la maggior dotazione di capacità di memoria, un numero maggiore di canali velocità (4 invece di uno) e di input analogici (12 invece di 8).
I connettori motor sport Deutsch, inoltre, rendono Pro05 adatto ad un uso agonistico estremamente professionale.
Un ampio display integrato, con allarmi, indicatori e pulsanti
L'ampio display digitale, retroilluminato per favorire la leggibilità in ogni situazione, contribuisce a dare a MXL il suo caratteristico look sportivo.
Le informazioni riportate da MXL sono facilmente configurabili dall'utente: si possono leggere, oltre alla scala dei giri motore, velocità, temperatura dell'acqua e pressione dell'olio, tempo sul giro e - nel momento in cui si realizza - il Best Lap.
Inoltre, se configurati, compaiono fino a 4 campi aggiuntivi, visualizzabili scorrendo il menu.
E' possibile anche definire le soglie di giri motore in corrispondenza delle quali si accendono le shift light che suggeriscono di cambiare marcia.
Sui lati sono visibili 6 spie che segnalano il raggiungimento dei livelli critici (temperature, pressioni, etc.) configurati dall'utente.
Leggi i sensori in quattro modi diversi
MXL attraverso i diversi ingressi dedicati offre un completa possibilità di collegamento ai vari sensori:

8 canali analogici (12 nella versione Pro05)
con ingressi liberamente configurabili a 12 bit 0-5 Volt, 0-500 mV, 0-50 mV o ingresso Termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione, sospensioni e altri a scelta.

1 ingresso velocità (4 nella versione Pro05)
nel caso non sia disponibile un collegamento con la Centralina Controllo Motore. MXL Pro, con la possibilità di acquisire 4 ingressi di velocità, permette anche di eseguire sofisticate analisi sulla differenza di velocità fra le quattro ruote.

1 ingresso giri motore
adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.

1 accelerometro monoassiale laterale
integrato nel sistema, vi offre le informazioni sulle forze centrifughe che agiscono sulla vostra vettura nell'impostazione di ogni singola curva.

Il collegamento alla centralina motore
MXL è compatibile con moltissime ECU esistenti, offrendo la più completa personalizzazione grazie ad un vastissimo database di protocolli, costantemente aggiornato, liberamente scaricabile da questo sito.
Espandi il sistema al crescere delle tue esigenze
MXL è un sistema modulare, perché offre la possibilità di ampliare il numero di canali acquisiti collegando in rete CAN una serie di espansioni, come:
Channel Expansion Channel Expansion
Permette di aggiungere 4 canali analogici 0-5Volt, ai quali collegare sensori di pressione, temperatura e potenziometri. Due di questi canali possono essere configurati in modo da ricevere ingressi digitali, quali la velocità alle ruote.
TC Hub TC Hub
Permette di aggiungere 4 termocoppie K.
LCU-One Lambda Controller LCU-One Lambda Controller Controller lambda Wide band LCU-One, dotato di sonda: trasmette tutte le informazioni su rapporto Air/Fuel, valore lambda e temperatura gas di scarico facilitando la messa a punto del motore.
Telecamere SmartyCam HD Telecamere SmartyCam HD
Le potentissime on-board camera che leggono i dati dal vostro sistema e li sovrappone in automatico sul video.
E' possibile collegare in rete fino ad 8 diversi moduli, ottenendo un sistema adatto a qualsivoglia applicazione.
Schemi di
collegamento
Modulo GPS: tempi su giro in automatico ed analisi traiettorie
Modulo GPS05 Analisi delle traiettorie e associazione delle misure alla posizione in pista, oltre a un preciso calcolo dei tempi su giro, sono possibili grazie al potente Modulo GPS05, che potete collegare alla rete CAN.
Grazie al nuovo software GPS Manager, potete inoltre trasmettere al sistema l’elenco delle vostre piste abituali: GPS05 capirà subito in quale pista si trova, riconoscerà la posizione della linea di traguardo e degli intertempi e calcolerà automaticamente tempi sul giro e parziali.
GPS Manager
Videata di GPS Manager
Scarica su PC e analizza i tuoi dati con Race Studio 2 Analisi
Utilizzando il collegamento USB è possibile scaricare i dati registrati da MXL.
Tali dati possono essere analizzati grazie al software professionale
Race Studio Analisi: grafici, istogrammi e tabelle faciliteranno la comprensione della vostra performance, fornendo un supporto oggettivo per evitare errori e migliorare le vostre prestazioni.
Race Studio 2 Analisi

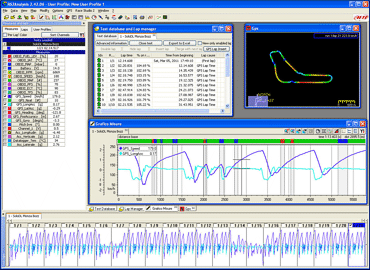

Videata di Race Studio Analisi
