MXL Strada Prodotti AiM fuori produzione
MXL Pro05/Pista/Strada
MXL Strada
MXL Strada è un sistema di visualizzazione dati integrato, modulare, completo: caratteristiche che ne fanno uno dei display più utilizzati da piloti e team di tutto il mondo.
MXL Strada è un display liberamente configurabile: mostra le informazioni in differenti pagine facilmente richiamabili, allarmi e indicazioni di cambio marcia. Il tempo sul giro, misurato sia grazie ad un sistema ottico sia per mezzo di un modulo GPS collegabile esternamente, può essere mostrato in diversi modi: statico, incrementale, previsto e con visualizzazione degli intertempi.
Retro MXL Strada
Retro MXL Strada
Concepito per un utilizzo misto (su strada e su pista) o per track day, MXL Strada è un cruscotto completo, estremamente economico, in grado di mostrare tutti i dati acquisiti, adatto a chi desidera rivedere sul display, in modo semplice, le informazioni essenziali relative al proprio test: MXL Strada può memorizzare fino a 250 giri con 5 intertempi, picchi minimi e massimi di giri motore, velocità e di due canali a scelta.
Un ampio display integrato, con allarmi, indicatori e pulsanti
L'ampio display digitale, retroilluminato per favorire la leggibilità in ogni situazione, contribuisce a dare a MXL Strada il suo caratteristico look sportivo.
Le informazioni riportate da MXL Strada sono facilmente configurabili dall'utente: si possono leggere, oltre alla scala dei giri motore, velocità, parametri fondamentali come, per esempio, temperatura dell'acqua e pressione dell'olio, tempo sul giro e - nel momento in cui si realizza - il Best Lap.
Inoltre, se configurati, compaiono fino a 4 campi aggiuntivi, visualizzabili scorrendo il menu.
E' possibile anche definire le soglie di giri motore in corrispondenza delle quali si accendono le shift light che suggeriscono di cambiare marcia.
Sui lati sono visibili 6 spie che segnalano il raggiungimento dei livelli critici (temperature, pressioni, etc.) configurati dall'utente.
Leggi i sensori in quattro modi diversi
MXL Strada attraverso i diversi ingressi dedicati offre un completa possibilità di collegamento ai vari sensori:

8 canali analogici
con ingressi liberamente configurabili a 12 bit 0-5 Volt, 0-500 mV, 0-50 mV o ingresso Termocoppia, utilizzati per acquisire i dati provenienti da sensori di temperatura, pressione e altri a scelta.

1 ingresso velocità
nel caso non sia disponibile un collegamento con la Centralina Controllo Motore.

1 ingresso giri motore
adatto a gestire sia onde quadre sia segnali provenienti dalla bassa tensione della bobina.

Il collegamento alla centralina motore
MXL Strada è compatibile con moltissime ECU esistenti, offrendo la più completa personalizzazione grazie ad un vastissimo database di protocolli, costantemente aggiornato, liberamente scaricabile da questo sito.
Espandi il sistema al crescere delle tue esigenze
MXL Strada è un sistema modulare, perché offre la possibilità di ampliare il numero di canali acquisiti collegando in rete CAN una serie di espansioni, come:
LCU-One Lambda Controller LCU-One Lambda Controller Controller lambda Wide band LCU-One, dotato di sonda: trasmette tutte le informazioni su rapporto Air/Fuel, valore lambda e temperatura gas di scarico facilitando la messa a punto del motore.
Telecamere SmartyCam HD Telecamere SmartyCam HD
Le potentissime on-board camera che leggono i dati dal vostro sistema e li sovrappone in automatico sul video.
E' possibile collegare in rete fino ad 8 diversi moduli, ottenendo un sistema adatto a qualsivoglia applicazione.
Schema di
collegamento
Modulo GPS: tempi su giro in automatico ed analisi traiettorie
Modulo GPS05 Un preciso calcolo dei tempi sul giro e il rilevamento della velocità GPS sono possibili grazie al potente Modulo GPS05, che potete collegare alla rete CAN.
Grazie al nuovo software GPS Manager, potete inoltre trasmettere al sistema l’elenco delle vostre piste abituali: GPS05 capirà subito in quale pista si trova, riconoscerà la posizione della linea di traguardo e degli intertempi e calcolerà automaticamente tempi sul giro e parziali.

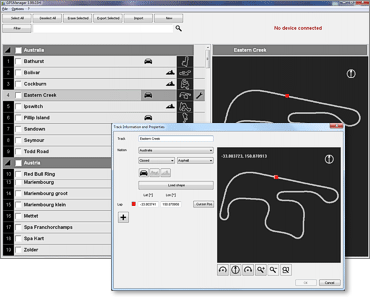

GPS Manager
Videata di GPS Manager
